河南畅骏履带式升级版产品介绍

　　（4QZL-8型自走式青饲料收获机）

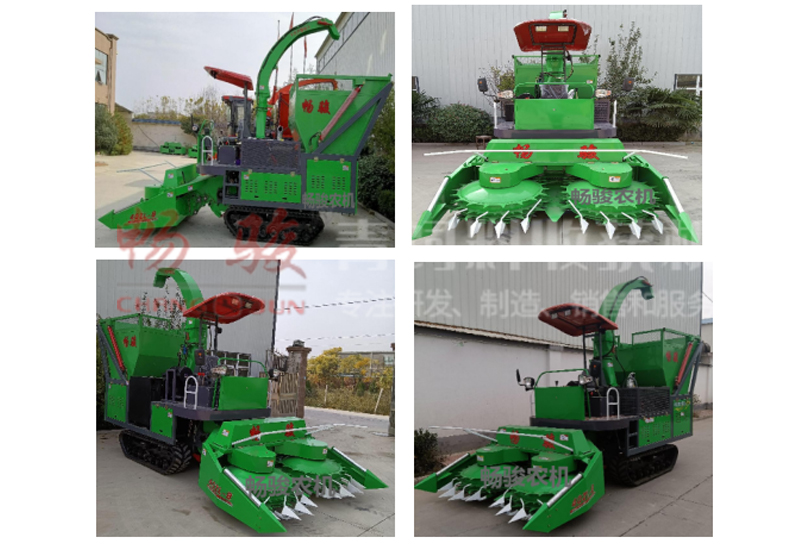

　　4QZL-8型自走式青饲料收获机是我公司自主研发生产的履带式青饲料收获机，是一款既满足平原地区的青饲料收获，又适应在丘陵、山区等地形的青饲料收获，如田块小、较分散、雨水多等等的特殊环境中作业，降低了车辆对地面的碾压和陷车的可能。轮式收割机往往在湿滑的田里无法前行，经常打滑，下陷。畅骏履带式青饲料收获机，能够很好的解决这一难题。产品通过性强，转弯半径小、工作速度可任意调节，履带式青饲料收获机配备衬板式籽粒破碎装置，破碎效果好。割台采用圆盘立式滚筒，加装分禾机构，可进行不对行收割作业，进料均匀速度快，割茬高度低，收割效率高。可收获多种青饲料作物，包括玉米全贮、青贮、玉米黄贮、皇竹草、甜高粱等，真正的一机多用！

　　一、整机外观：5570*2100*4030mm（外形尺寸）

　　二、动力系统

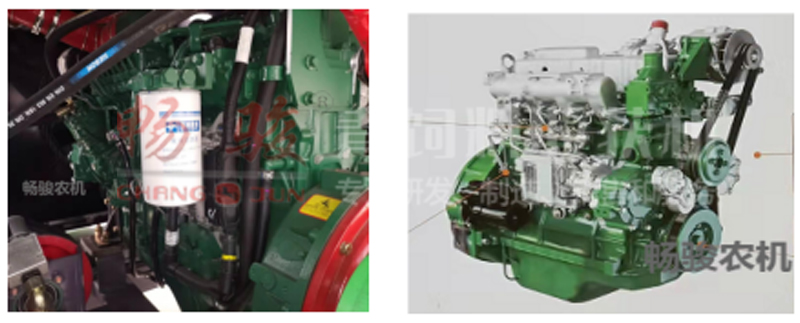

　　1、选装国内成熟的玉柴190马力发动机，采用BOSCH共轨技术，排放升级，更加环保；燃烧效率高，更加节能；低惯量增压，低速扭矩大；智能化电控管理系统，燃油消耗低，燃油喷射更精准。动力强劲，易于维护；低油耗，低噪音，低震动；具有较高的可靠性、动力性、经济性和收割效率。

　　2、散热器：水箱和中冷器分开放置，风扇进行散热，散热效果良好。空气滤清器放置在机身顶端，易于清理。采用了更大散热面积的水箱、水箱旋转罩、空滤器（增加了预滤器）。油品适应性好，油耗低，超负荷反应速度快，可靠性高。

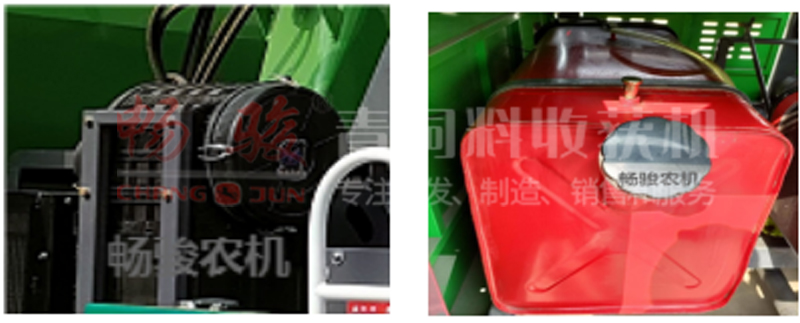

　　3、空气滤清器：放置在机身顶端，易于清理。

　　4、柴油箱：250升大柴油箱，有效保证收割作业时的续航能力！有力保证收割效率。

　　三、收割系统

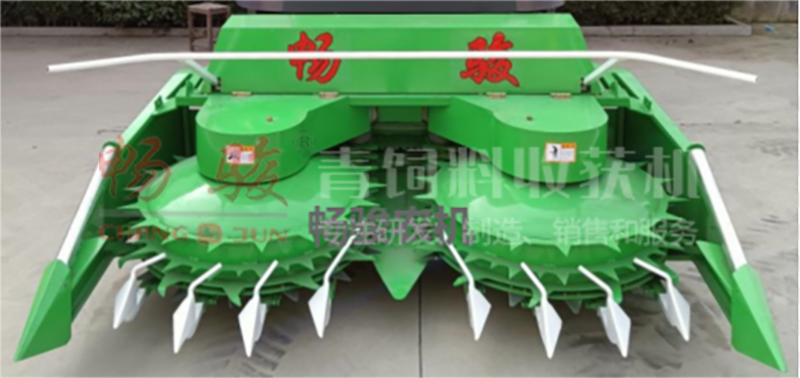

　　1、双圆盘割台（标配，净割幅2010mm；可选配2400mm。）：圆盘立式滚筒割台，加装分禾机构，可进行不对行收割作业，进料均匀速度快，不受农作物种植行距差异的影响，可无行距收割高杆作物，也可收割矮杆作物，根据所需割茬高度和地面平整等情况，操作割台高低定位装置，可以准确确定出适合的割茬高度，收割效率高。（玉米种植400mm-550mm的行距，可收割四行；玉米种植600mm-700mm的行距，可收割三行。）

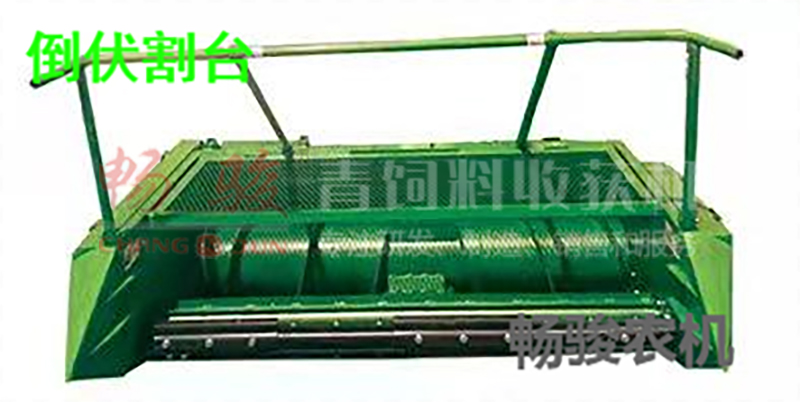

　　2、可选装倒伏割台：可收割在自然灾害被风吹倒后的玉米秸秆；捡拾率高，收割效果显著。

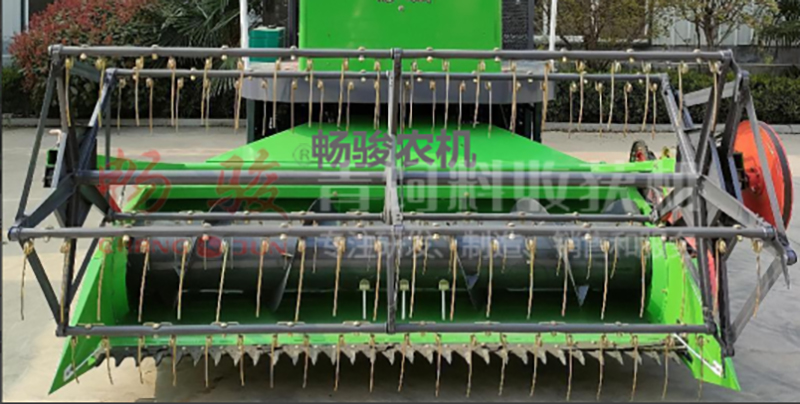

　　3、可选装往复式割台：不对行喂入。割茬低、适合草多、倒伏等低矮玉米作物，同时可兼收大麦。一机多用，省时省力省人工。

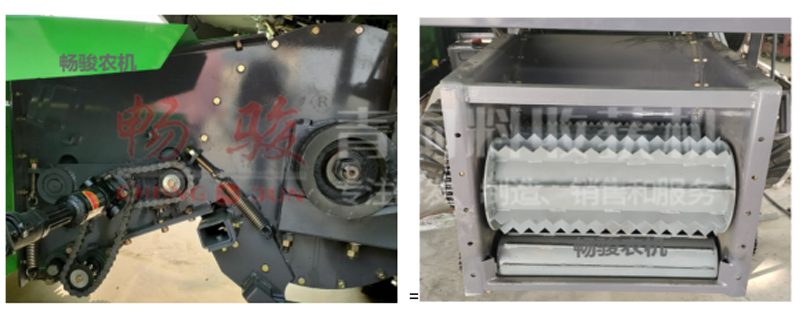

　　4、喂入装置（压扁过桥）：由四个喂入辊组成，上部前、后两个喂入辊可以浮动，以适应不同的喂入量，下部有两个固定喂入辊，从而将喂入的秸秆压扁。**的喂入装置设计，集喂入、压扁于一体，形成稳定的喂入流。

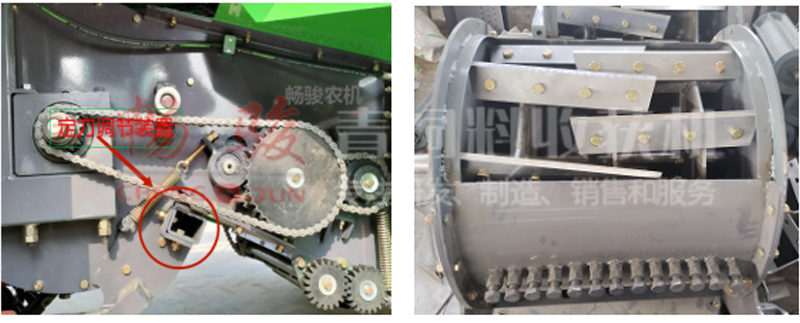

　　5、切碎辊机构（切碎装置）：主要由切碎滚筒、动刀、定刀、凹板装置等组成，本机刀辊设计采用国外**技术，滚筒组合式刀，动刀在滚筒上为人字形排列，动刀的刀刃口镶合金钢涂层，免维护，直接减少了动力、切碎效果好、可以持续保证铡切质量。定刀片刃口经过特殊处理，刃口处镶嵌有硬质合金。提高了耐磨度，降低了功率消耗，切碎秸秆时受力均匀，延长了刀片使用寿命。铡切长度9-22mm，饲料长度精准**。新增定刀快速调整机构：能够快速方便地调整定刀，保证动定刀之间的间隙，提高切碎质量。

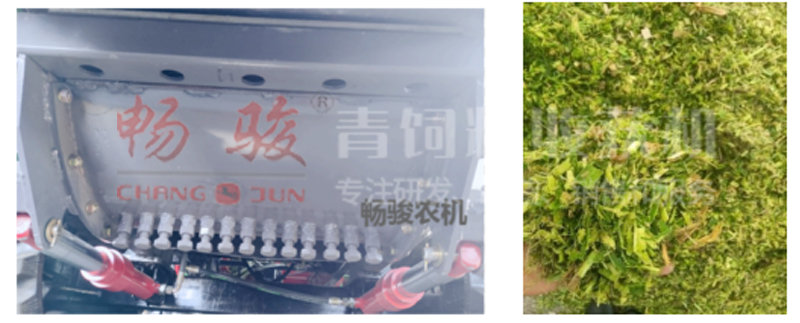

　　6、籽粒破碎装置(搓揉板式)

　　籽粒破碎装置：物料通过铡草机与衬板之间的狭小缝隙而被碾碎。具有良好的碾压效果，有利于提高作业效率和切碎物质量水平。通过物料量大，通过调节缝隙（1-9mm）来改变碾碎程度。

　　7、抛送装置：

　　配备二次抛送风扇，结构简单实用，抛送尤为迅速。传输饲料的抛臂可以旋转270°，液压控制，也可跟车作业，适应能力强，提高收获效率。其抛送高度范围为4～4.5米，可适应更高的接料车，同时能满足开道时作业。

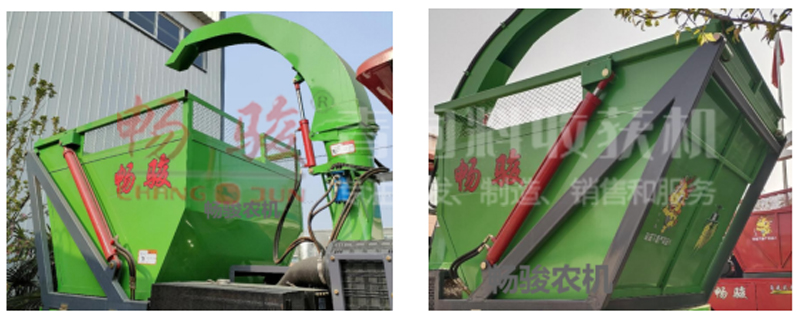

　　8、自带草箱（可选配二次升降）：

　　配备超大草箱，整车设计合理，方便伴车跟随，使青贮、黄贮饲料顺利倒入运料车内，操作灵活，方便回收开路以及地头收获，特别适合南方地区小块地的收割作业。

　　四、行走系统（底盘）

　　1、行走驱动采用HST泵阀一体的液压驱动方式，这样做的目的是整车轻量化，匹配52、56排量的HST，驱动力、储备功率大，可靠性高。采用液压行走系统，实现液压驱动行走，可实现从0到10公里作业速度无级调节，比如收割皇竹草作业的时候，因为亩产量高，瞬间喂入量大，需要降低收割速度，机械行走系统不能实现超低速收割造成喂入堵塞。操作更轻松，动作更精准，发热更小，生产效率更高，自带补油、冲洗功能，改善散热，寿命更长，制动可靠，更加安全。

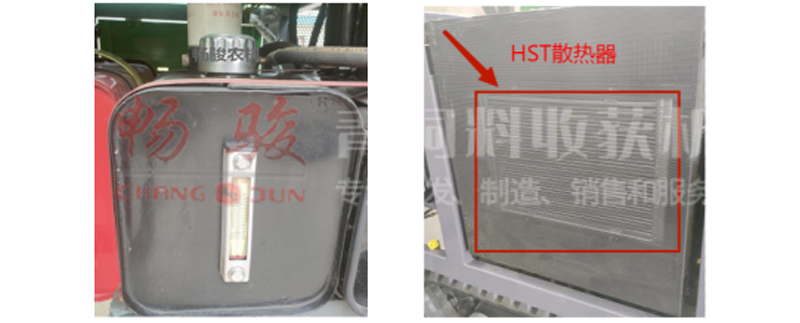

　　1.1、针对HST液压泵的高油品要求，专门配备了独立的散热器和独立的储油箱，让其与整车其它的液压操作功能，区分开来。油品适应性好，超负荷反应速度快，可靠性高。

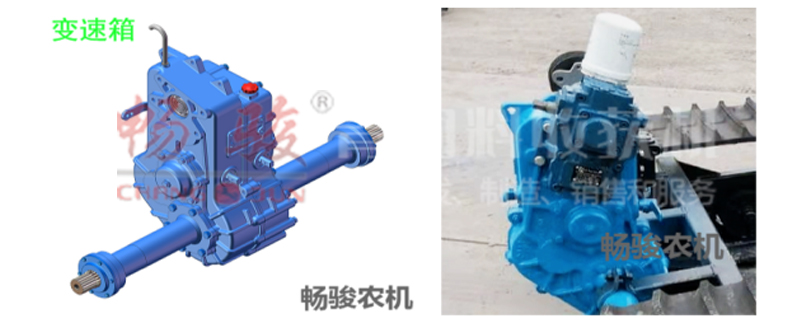

　　2、配套同步转向变速箱可实现360度原地掉头，掉头的时候，转弯半径小，工作速度可任意调节；

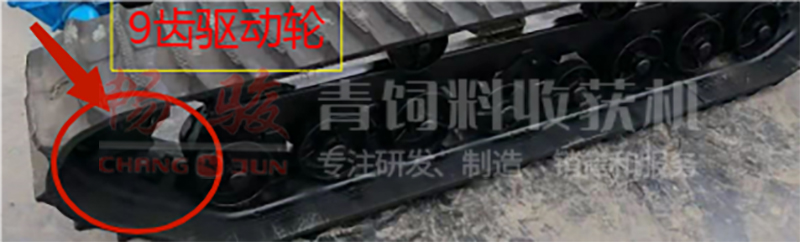

　　3、驱动轮采用9齿驱动轮。

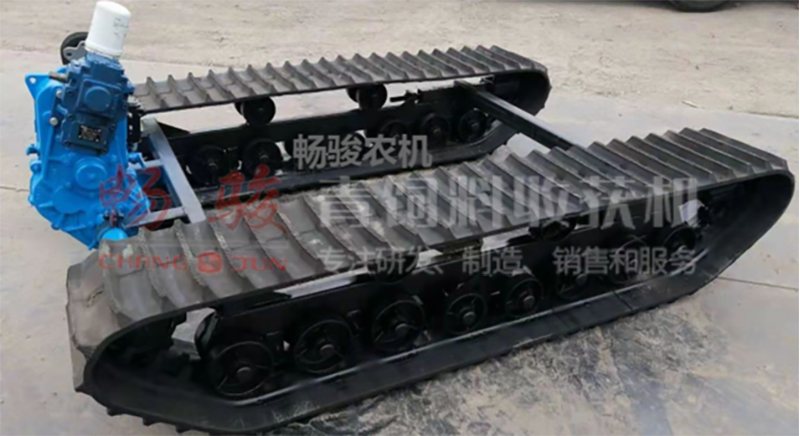

　　4、履带式底盘，适应于丘陵、梯田，防陷防侧滑，适应性比较强，操作灵活方便，通过性强，质量可靠。

　　五、操作系统：

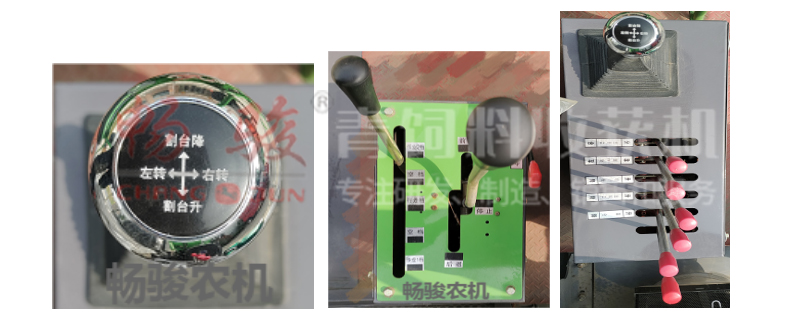

　　一杆操纵左转、右转和割台升降。一个手柄操作，前进、后退自由行使。多杆操纵喷料筒旋转、喷料筒升降，出料口伸缩，草箱升降，主离合的结合与分离。

　　畅骏履带式升级版青饲料收获机，质量可靠性高，是根据我们自身的实际情况，开发的一款具有较高收割效率的履带式青饲料收获机，特别适合南方收割青贮饲料的农艺要求，在市场上属于差异化的产品，也是国内履带自走式青饲料收割机的成熟机型。
